公共安全部实习（实训）指导书

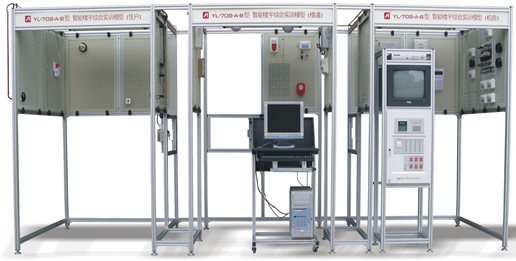

项目一  亚龙YL-708-A-B型智能楼宇在生活中

的作用及使用要求

一、设备概述

闭路电视监控系统（CCTV）是在利用前端摄像机获得视频信号源，并通过同轴电缆、双绞线、光纤或微波等信号传输到监控中心，监控中心的后端设备将获得的信号进行处理、显示和存储等构成完整的监控系统。闭路电视监控系统能实时、形象、真实地反映被监控对象，不但极大地延长了人眼的观察距离，而且扩大了人眼的机能，它可以在恶劣的环境下代替人工进行长时间监视，让人能够看到被监视现场的实际发生的一切情况，并通过录像记录下来。

闭路电视监控系统是智能楼宇安防系统的一个重要组成部分，是一种先进的，防范能力极强的综合系统。采用摄像机对被控现场进行实时监视，能实时、形象、真实地反映被监控的对象，使得保安人员在控制室中能观察到大楼内所有重要地点的情况，为保安系统提供了视听觉效果，为消防、防盗和楼内各种设备的运行和人员活动提供了监视手段，极大地提高了管理效率和自动化水平。周边防范系统的技术防范是在小区周边设置探测器或利用画面移动侦测技术，探测任何试图非法进入小区的行为，一旦发生非法进入行为，系统联动现场和控制室声光报警器，给入侵者以威吓并通知保安人员进行处理，同时自动启动24小时不间断录像保存系统，及时记录现场的入侵行为，以备查询分析，寻找可疑线索。两系统作为智能安防系统的一部分，成为智能楼宇安全自动化的基本组成模块。

本系统采用半数字化监控系统结构。半数字化监控系统是在模拟监控系统上发展起来的，既有模拟部分又有数字部分，其视频图像生成、传输大多采用模拟的；图像的分割既可以采用模拟装置，也可以通过电子计算机以软件的形式来实现；其中最突出的是图像的记录，采用了以数字的方式存储，这种方式不仅容量大，而且能快速读取和检索。

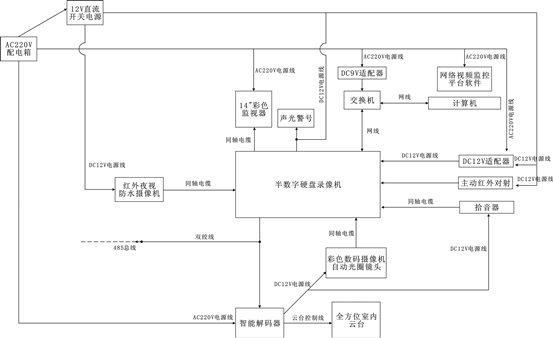

二、系统结构原理

主体配置

技术参数：

数字硬盘录像机：

• 工作电压  AC220V±10%

• 工作温度  0—40℃

• 视频输入  4路

彩色监视器

• 工作电压  220V  50Hz

• 适合制式  AV:NTSC3.58、NTSC4.43、PAL

• 对角尺寸  34CM

室内全方位云台

• 工作电压   24VAC/50Hz、220VAC/50Hz

• 转动角度  水平最大Pan Max：355° 俯仰Tilt：+50°—5°

• 转动速度  水平Pan：3.5°/Sec   垂直Tilt：4°/Sec

• 工作温度  -10℃—55℃

智能解码器

• 工作电压   AC220V±10%

• 通信控制   RS-485半双工总线1200—9600Bit/s

• 工作温度   -10℃—55℃

• 相对湿度   ≤95%

枪型摄像机

• 工作电压   12VDC±10%

• 成像器件   1/3 SONY CCD 摄像传感器

• 像素H*V    NTSC:510(H)*492(V) PAL:500(H)*582(V)

• 最低照度   0.1LUX

• 信/噪比    大于50db

• 工作温度   -10—40℃

红外摄像机

• 工作电压   12VDC±10%

• 成像器件   1/4 CCD

• 解析度     420TVL

• 最低照度   0LUX（红外灯开启）

• 信/噪比    大于48db

• 工作温度   -5—45℃

拾音器

• 工作电压   DC9—16V

• 频率范围   100—10000Hz

• 频率响应   2.5db

• 输出阻抗   600

主动红外对射探测器

• 工作电压   DC10.5V—28V(无极性)

• 探测方式   2光束同时遮断检知式

• 警戒距离   室内90m  室外30m

• 感应速度   50—700msec

• 报警输出   C型继电器（常开/常闭） 接点容量 AC,DC30V 0.5A max

• 工作温度   -25—55℃

项目实训

1. 认识各种固定安装材料

2. 熟悉和认识闭路电视监控和周边防范系统的各个器件

3. 掌握闭路电视监控和周边防范的结构和原理

4. 闭路电视监控及周边安防系统的接线、布线和调试

5. 网络视频监控管理软件的操作

6. WEB网页监控操作以及使用说明

项目实训

1. 认识各种固定安装材料

设备所配的紧固件有：螺丝、尼龙、螺母、理线环。

要把设备固定在网孔板上，首先就想到用什么螺丝固定。在这设备所提供螺丝种类繁多（如：扁机4×10，圆机4×10，圆攻4×10等等）。

螺丝可分为机械螺丝、自攻螺丝等种类。

在设备所配的机械螺丝、自攻螺丝有：圆机4×10、圆机4×20、扁机4×10、扁机4×16、圆攻4×10、圆攻3×12、圆攻4×12、扁攻4×12、扁攻4×16、扁攻4×25、扁攻4×40等。以上螺丝有机、攻区分，圆、扁、平区分。

机械螺丝（常用术语“机”）： 机械螺丝尾为平的，牙距比较小。要配螺纹或螺母使用。

自攻螺丝（常用术语“攻”）： 自攻螺丝尾为尖的，牙距比较大。自攻螺丝是一种带有钻头的螺丝，通过专用的电动工具施工，钻孔、攻丝、固定、锁紧一次完成。

自攻螺丝

机械螺丝

圆机：在侧面看螺丝头为圆的，一般直径在6mm。

扁机：在侧面看螺丝头为扁的，一般直径在8mm。

左边的是圆机/右边的是扁机

圆攻3×12、圆攻4×12两区别是大小不一样，一个是M3大，一个是M4大。（如：M3即螺攻外径为3.00mm.; M4 即螺攻外径为4.00mm）

圆机4×10、圆机4×20两区别是长度不一样，一个是10mm长，一个是20mm长。

螺丝长度测量

（在测量时是不包括圆头或扁头的厚度，采用卡尺测量）

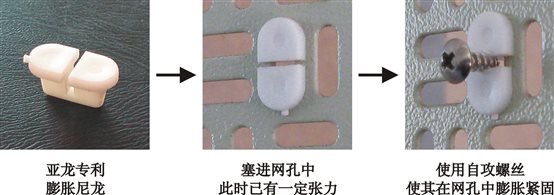

膨胀尼龙：器件定好螺丝位置后，把膨胀尼龙塞进所定的螺丝位上。通过自攻螺丝攻进膨胀尼龙，使膨胀尼龙膨胀紧固在网孔板上。

专用螺母：这设备所配的是M4/M6两种螺母。（如：M4 即螺母孔内径为4.00mm.; M6 即螺母孔内径为4.00mm）

左边是M4专用螺母/右边是M6专用螺母

专用螺母要配合铝合金使用，专用螺母放进铝合金槽要侧着放进。

理线环：它的作用是相当于线槽一样，进行线的管理。

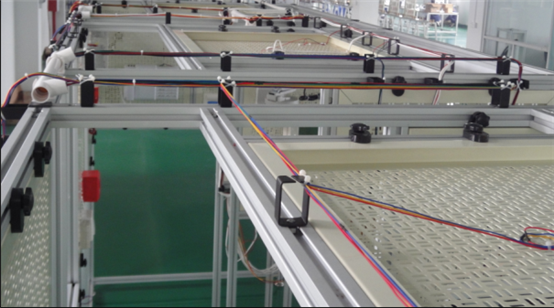

实际布线

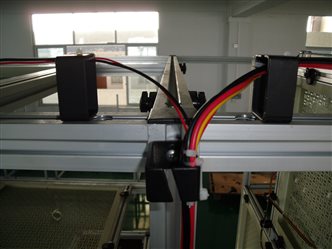

在铝槽上安装=理线环+M4专用螺母+扁机4×10

2.熟悉和认识闭路电视监控和周边防范系统的各个器件

• 硬盘录像机

硬盘录像机（DVR）即是Digital Video Recorder(也叫: Personal video recorder 即PVR)——数字视频录像机或硬盘录像机，我们习惯上称为硬盘录像机。

它是一套进行图像存储处理的计算机系统，具有对图像/语音进行长时间录像、录音、远程监视和控制的功能，DVR集合了录像机、画面分割器、云台镜头控制、报警控制、网络传输等五种功能于一身，用一台设备就能取代模拟监控系统一大堆设备的功能，而且在价格上也逐渐占有优势。

DVR采用的是数字记录技术，在图像处理、图像储存、检索、备份、以及网络传递、远程控制等方面也远远优于模拟监控设备，DVR代表了电视监控系统的发展方向，是目前市面上电视监控系统的首选产品。

本实训项目中选用的中国大华的0404L(N)-S型硬盘录像机。

本硬盘录像机是专为安防领域设计的一款优秀的数字监控产品，采用嵌入式LINUX操作系统，系统运行稳定，采用通过的视频压缩和音频压缩技术实现了高画质，低码率，特有的单帧播放功能，可重现细节回放，利于实现细节分析。本设备功能强大，可实现以下功能：

• 实时监控

• 手动/自动录像

• 录像查询及回放（支持多种回放模式）

• 录像备份

• 云台、镜头控制

• 视频检测及联动控制

• 外部报警与报警联动录像

• 远程网络操作功能

硬盘录像机的外形与前后面板说明如下所示：

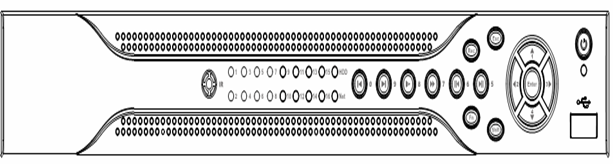

图：硬盘录像机前面板示意图

表：硬盘录像机前面板按钮操作功能表

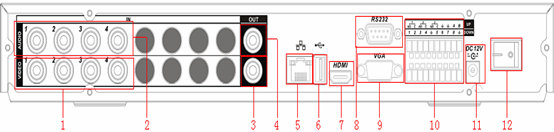

图：硬盘录像机后面板示意图

表：硬盘录像机后面板接口说明

以太网口的连接时请注意：当与电脑的网卡接口直接连接时，使用反线；当通过集线器或交换机与电脑连接时，使用正线。

• 彩色监视器

监视器是监控系统的终端设备，所以被摄物体的图像最终都要在监视器上显现。因此，监视器所表现出来的各种图像质量，最终可以衡量系统的好坏。监视系统的监视器与广播电视接收机相似，但其结构上没有高频头，中频放大和伴音通道，只有视频输入、外同步、场同步和行同步。

随着彩色CCD摄像机普遍使用，彩色监视器的使用也越来越普遍。彩色监视器中最重要的是使用了解码器把彩色全电视信号恢复出亮度信号和红（R）、绿（G）、蓝（B）3色信号，以获得彩色图像的重现。彩色监视器的清晰度一般在300-370TVL(电视线)之间，其频带宽度一般为6MHZ。

本项目选用TCL – MC14型彩色监视器。两路AV(BNC)输入、一路S端子输入和两路AV环通（BNC）输出；可视图像对角线尺寸为34CM。

• 室内全方位云台

其实云台就是两个交流电机组成的安装平台，可以水平和垂直的运动。但是要注意我们所说的云台区别于照相器材中的云台，照相器材的云台一般来说只是一个三脚架，只能通过手来调节方位；而监控系统所说的云台是通过控制系统在远程可以控制其转动以及移动的方向的。

项目二 闭路电视监控和周边安防糸统的组成与功能

1. 闭路电视和周边安防系统的结构

（1）闭路电视的结构

硬盘录像机

硬盘录像机（DVR）即是Digital Video Recorder(也叫: Personal video recorder 即PVR)——数字视频录像机或硬盘录像机，我们习惯上称为硬盘录像机。

它是一套进行图像存储处理的计算机系统，具有对图像/语音进行长时间录像、录音、远程监视和控制的功能，DVR集合了录像机、画面分割器、云台镜头控制、报警控制、网络传输等五种功能于一身，用一台设备就能取代模拟监控系统一大堆设备的功能，而且在价格上也逐渐占有优势。

DVR采用的是数字记录技术，在图像处理、图像储存、检索、备份、以及网络传递、远程控制等方面也远远优于模拟监控设备，DVR代表了电视监控系统的发展方向，是目前市面上电视监控系统的首选产品。

本实训项目中选用的中国大华的0404L(N)-S型硬盘录像机。

本硬盘录像机是专为安防领域设计的一款优秀的数字监控产品，采用嵌入式LINUX操作系统，系统运行稳定，采用通过的视频压缩和音频压缩技术实现了高画质，低码率，特有的单帧播放功能，可重现细节回放，利于实现细节分析。本设备功能强大，可实现以下功能：

①实时监控

②手动/自动录像

③录像查询及回放（支持多种回放模式）

④录像备份

⑤云台、镜头控制

⑥头电压6-12V可调（出厂设为8V），用于调整镜头速度的快慢。

⑦支持多种控制协议、多种通迅波特率选择，0-64-256个地址设定。

解码器可以控制云台的上、下、左、右、自动。云台电压为AC24V。（注意：云台电压选择过高，会造成云台烧毁）。

解码器位置的选定

解码器到云台、镜头的联接线不要太长，因为控制云台的电压为24V，传输太远则压降太大，会导致云台不能控制；另外多芯控制电缆比屏蔽双绞线要贵，如果多芯控制线拉太长，成本也会增大，且布线也比较麻烦。

从解码器到主机通常用双绞线（也可以采用平行线，但其通讯距离将会大大缩短），一条线上可以并接多太解码器，总长度不要超过1500米（视现场情况而定）。如果解码器数量太大，需要增加一些辅助设备，如增加控制码分配器或在最后一台解码器上并联一个匹配电阻（以厂家说明为准）。

根据上述原则，结合本实训项目，解码器安装应选定安装在云台附近，云台控制线用多芯控制线连接，解码器跟主机通信线用平行线连接。

摄像机

摄像机处于监控系统的最前端，是将监控现场的光信号（画面）变成电信号（图象信号），为系统提供信号源的设备。目前市场上最常用的摄像机是“电荷耦合式”摄像机（简称“CCD”摄像机），其光电转换器件均采用了CCD器件，即“电荷耦合器件”。摄像机通过镜头把被监视现场的画面成像在CCD片子（靶子）上，通过CCD本身的电子扫描（即CCD电荷转移），把成像的光信号变成电信号，再通过放大、整形等一系列信号处理，最后变为视频信号输出。摄像机种类繁多,其分类如下:

依成像色彩划分

彩色监控摄像机：适用于景物细部辨别，如辨别衣着或景物的颜色。

黑白监控摄像机：适用于光线不充足地区及夜间无法安装照明设备的地区，在仅监视景物的位置或移动时，可选用黑白监控摄像机。

依分辨率灵敏度等划分

影像像素在38万以下的为一般型，其中尤以25万像素（512*492）、分辨率为400线的产品最普遍。影像像素在38万以上的高分辨率型。

按监控摄像机形状划分

监控摄像机按外形划分主要有：枪式监控摄像机、针孔型监控摄像机、半球型监控摄像机。

按CCD靶面大小划分

1英寸——靶面尺寸为宽12.7mm*高9.6mm，对角线16mm。

2/3英寸——靶面尺寸为宽8.8mm*高6.6mm，对角线11mm。

1/2英寸——靶面尺寸为宽6.4mm*高4.8mm，对角线8mm。

1/3英寸——靶面尺寸为宽4.8mm*高3.6mm，对角线6mm。

1/4英寸——靶面尺寸为宽3.2mm*高2.4mm，对角线4mm。

按扫描制式划分

PAL制和NTSC制。

摄像机成像质量的好坏直接影响到整个监控系统的性能，因此怎样正确选择摄像机是设计、组建闭路电视监控系统的一项很重要的工作。CCD摄像机的技术指标有很多，其中CCD尺寸、像素和分辨率等对摄像机的成像质量有很大的影响，是衡量摄像机性能高低的重要依据。下面以枪型摄像机:1/3`` SONY彩色CCD，30万像素，420电视线为例子简单介绍一下：

1/3``：CCD的尺寸，其实是说感光器件的面积大小。感光器件的面积越大（即CCD面积越大），捕获的光子越多，其成像质量也就越好。所以，CCD的尺寸与成像质量之间有直接联系。例如，1/3英寸的摄像机成像质量比1/4英寸的摄像机成像质量好,但价钱就要贵。

SONY：生产厂家。市场上大部分摄像头采用的是日本SONY、SHARP、松下、LG等公司生产的芯片，现在韩国也有能力生产，但质量就要稍逊一筹。

彩色：与黑白摄像机相对应。彩色摄像机适用于景物细部辨别，如辨别衣着或景物的颜色。因为颜色而使信息量增大，信息量一般认为是黑白摄像机的四倍。黑白摄像机适用于光线不充足的地区及无法安装照明设备的地区，在只监视景物的位置和移动时，可选用分辨率通常高于彩色摄像机的黑白摄像机。

30万像素：CCD的像素，反映图像分辨率和清晰度的一个重要指标，像素的高低与成像质量之间并没有直接联系，只是像素越高则能冲印更大尺寸的照片。比如，1/3英寸的300万像素效果通常好于1/4英寸的400万像素 (后者的感光面积只有前者的45%)。同尺寸的CCD像素增加会导致单个像素的感光面积缩小，有曝光不足的可能；如果在增加CCD像素的同时维持现有的图像质量，就必须在维持单个像素面积大小的基础上增大CCD的总面积。

420电视线:CCD的分辨率，是衡量图像清晰度的参数，常以电视线数（TVL）来表示。指的是当摄像机取等间隔排列的黑白相间条纹时，在监视器（应比摄像机的分辨率高）上能够看到的最多条线数，线数越多，表示清晰度越高。在选配监视器的时候，应选取监视器的的分辨率比摄像机的分辨率高一些，才能完全表现摄像机的分辨率。

系统中采用两种不同的摄像机，分别为枪型摄像机、夜视红外摄像机。

枪型摄像机：彩色摄像机适用于景物细部辨别，如辨别衣着或景物的颜色。因为颜色而使信息量增大，信息量一般认为是黑白摄像机的四倍。摄像机为枪式结构，利用机身上或下方的安装位(1/4〞 -20攻丝孔)固定在专用监控摄像机支架上；视频输出和电源输入接头在后端盖上，电压配置DC12V；在机身上配有配有4孔的自动光圈镜头驱动信号插座，其端子引脚定义如下表；配置有电平调节电位器，当摄像机配接DC驱动的自动光圈镜头时，调节它可使摄像机获得合适的图象效果；LENS自动光圈镜头驱动方式切换开关，当开关置于“VIDEO”时配接视频驱动自动光圈镜头，当开关置于“DC”时配接DC（直流）驱动自动光圈镜头。其外形和接线如下所示：

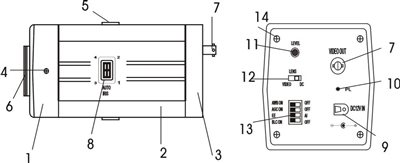

1.前端头  2.机身   3.后端盖  4.CS接圈固定螺丝

5.摄像机支架安装位(1/4〞 -20攻丝孔  6.光学镜头安装座  7.视频信号输出接头 8. 自动光圈镜头驱动信号插座   9. 电源输入接口(DC12V)   10. 电源指示灯         11.电平调节电位器  12.自动光圈驱动方式切换开关

13.功能切换开关  14.固定螺丝

夜视红外摄像机:配置的防护罩,具有防水功能；配有红外灯板夜视状态下，会发出人们肉眼看不到的红外光线去照亮被拍摄的物体，红外线经物体反射后进入镜头进行成像；机身后面引出两条线，一个是视频接头通过BNC接头接到监视器或硬盘录像机，另外一个是DC12V接头，外接DC12V电源，为镜头和红外灯板提供电源。摄像机配有支架，可安装在专用的监控安装支架上其外形和接线如下所示：

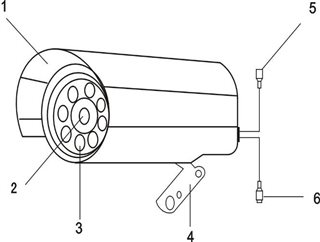

图：红外摄像机的外形及接线

1.防护罩        2.镜头             3.红外灯板         4.支架

5.视频接头（BNC）        6.电源接头（DC12V）

镜头

镜头是闭路电视监控系统中必不可少的部件，镜头与CCD摄像机配合，可以将远距离目标成像在摄像机的CCD靶面上。其外形如下图所示：

镜头的种类很多，其特性也各有不同，所以正确选用摄像机镜头是非常重要的，因为它直接影响到系统组成后在系统末端监视器上所看到的被监视面画的效果能否满足系统的设计要求(就画面范围或图像细节而言)，所以正确的选用摄像机镜头可以使系统得到最优化设计并可获得良好的监视效果。

镜头的选择：摄像机镜头就光圈而言可分为手动光圈镜头及自动光圈镜头两种，就焦距而言又可分为短焦距、标准焦距和长焦距镜头等。

1. 手动、自动光圈镜头的选用取决于使用环境的照度是否恒定。

• 对于在环境照度恒定的情况下，如电梯轿箱内、封闭走廊里、无阳光直射的房间内，均可选用手动光圈镜头，这样可在系统初装调试中根据环境的实际照度，一次性整定镜头光圈大小，获得满意亮度画面即可。

• 对于环境照度处于经常变化的情况，如随日照时间而照度变化较大的门厅、窗口及大堂内等，均需选用自动光圈镜头(必须配以带有自动光圈镜头插座的摄像机)，这样便可以实现画面亮度的自动调节，获得良好的较为恒定亮度的监视画面。

2. 镜头焦距的选用取决于被监视场景范围的大小，以及所要求被监视场景画面的清晰程度。在镜头规格（CCD靶面大小）一定的情况下，镜头焦距与镜头视场角的关系为：镜头焦距越长，其镜头的视场角就越小。以1/4in镜头为例：

• 在狭小的被监视环境中如电梯轿箱内，狭小房间均应采用短焦距镜头，镜头焦距为3.6mm或2.6mm镜头，这些镜头视场角均不小于99°或127°。

• 在一般室内的被监视环境中，例如车间、厂房等场所，可以选取标准焦距镜头，其焦距为6mm，视场角约为30°左右。

• 在较广阔的被监视环境中，可以选取长焦距镜头，镜头视角20°以内，可摄取几十米，此镜头可以在远距离情况下将拍摄的物体影像放大，但使观察范围变小。

本系统中彩色数码摄像需配套镜头，因此选用的镜头为8mm的自动光圈定焦镜头。由于是定焦镜头，其焦距固定为8 mm，调试时，镜头上有一个可手动调整的对焦调整环，左右旋转该环可使CCD靶面上的成像最为清晰，此时在监视器屏幕上得到的图像也最为清晰。该镜头是自动光圈镜头，镜头有一条4芯的屏蔽线可接到摄像机的自动光圈接口座上。当进入镜头的光通量变化时，摄像机CCD靶面上产生的电荷也相应发生变化，使得视频信号电平或其整流滤波后的平均电平发生变化，产生一个控制信号，并通过自动光圈接口座传给自动光圈镜头，至使镜头内的微型电机相应做正转或反转，从而调整光圈的大小。因为该镜头为DC驱动型自动光圈镜头，调试或使用时应将摄像机上的LENS（自动光圈镜头驱动方式切换）开关拨到“DC”档。这种镜头一般应用于环境照度处于经常变化的场合。

• 视频线

在电视监控系统中，传输方式的确定，主要是根据传输距离的远近、摄像机的多少以及其它方面的有关要求。一般来说，当各摄像机的安装位置距离监控中心较近时（几百米以内），多采用同轴电缆直接传送；当各摄像机的位置距离监控中心较远时，往往采用射频有线传输或光纤传输方式；当距离远且不需要传送标准动态实时图像时，也可以采用窄带电视技术，用电话线路传输图像。在日常的监控系统中，最常用的是同轴电缆。

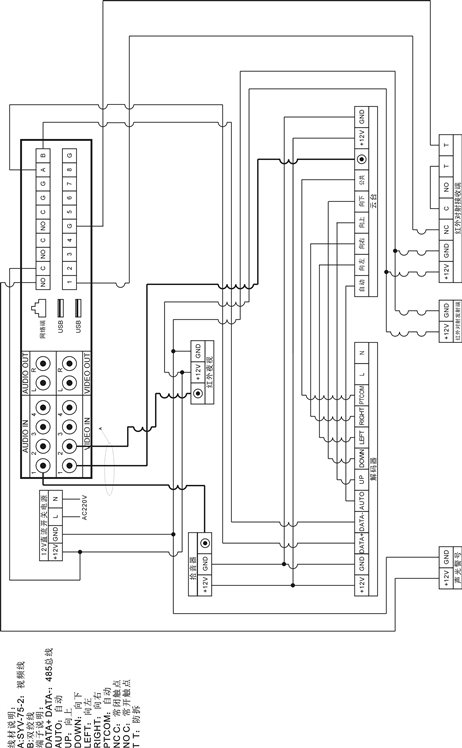

2. 闭路电视和周边安防系统的线路连接

项目三 门禁对讲防范系统组成及功能

一.室内分机的功能及组成

1、室内分机的结构

室内分机的外观结构主要由11部分组成：

⑴咪头

⑵喇叭

⑶显示屏

⑷通话键

⑸开锁键

⑹监视键

⑺“*”&“# ”功能键

    ⑻0-9多功能数字键

    ⑽亮度调节

⑾对比度调节

2．2、室内分机的操作方法

（1）呼叫功能

在挂机状态下，按“通话”键提机。进入提机状态。提机后若按“#”键可呼叫管理处；在提机状态下，按“监视”键可进入信息查询菜单；若输入“楼号+分机号”可呼叫小区内联网 的任意用户分机。

（2）监视功能

在挂机状态下，按“监视”键，打开显示器显示门口机（监视模式为1）或小门口机（监视模式为2）摄取的清晰图像，待15秒左右显示器自动关闭；在监视过程中，再按“监视”键可关闭显示器。当监视模式设置为“3”，按“监视”键打开显示器监视门前机图像，再按监视键切换门机图像至显示器上，再按监视键关闭显示器，或待15秒左右显示器自动关闭。

（3）消除警铃声功能

当分机防区报警发出警铃声后，按监视键即可将警铃声关闭。或在分机防区报警后，顺序按下“#+6+分机密码”在给分机撤防的同时，消除警铃声；或顺序按下“#+7+分机密码”消警的同时，也会消除警铃声。

（4）密码查询功能

若用户忘记分机密码，可提机后按“#”键呼叫管理处，在与管理处通话时，按“9”键，分机密码将显示于管理机上，由管理员告知。

（5）分机密码设置

在挂机状态下，按“#+2”接着输入当前四位密码，若输入当前密码错误，分机“滴、滴”响二声提示密码出错后退出密码设置状态；若输入证齐全，接着输入四位新密码，输入完成后，分机发出“滴”的一声，表示密码设置成功。（初始密码为：0000）

6. 开锁功能

分机在与门前机、门口机、小区门口机对讲时，按“开锁”键可遥控开启其所接电锁。

7. 勉打扰设置

    在挂机状态下，按“#+8”，可切换分机的正常状态和免打扰状态（即分机接收呼叫时无振铃音），设置成功后分机“滴”响一声，通话灯亮一次，表示分机处于免打扰状态；通话灯和开锁灯同时亮一次，表示分机处于正常状态。

（8）报警延时设置

在挂机状态下，按“#+1”，接着输入两位数字，输入完成后，分机发出“滴”响一声表示设置成功。报警延时时间为10-40秒，分机默认为10秒；输入大于40秒，分机默认为40秒。

9. 防区设置

    防区设置命令可以对1-8防区进行有效或无效的设置。操作方法：在挂机状态下，按“#+3+8550”，接着输入8位二进制数（8位二进制数依次代表8个防区，数值只能是0或1）。0为该防区无效，1为该防区有效。输入完成后，分机“滴”响一声，同时设为有效的防区指示灯闪烁四次，表示设置成功。

   二.门口机的功能及组成

   1、门口机的结构

门口机的外观结构主要由8个部分组成：

⑴送话器

⑵液晶显示屏

    ⑶摄像机

⑷镜头补光灯

⑸电容式触摸键盘

⑹操作说明

⑺扬声器

⑻刷卡区

2. 功能特点

1. 液晶显示功能；

2. 呼叫、通话、开锁及中文显示功能；

3. 呼叫分机，并与分机实现可视对讲；

4. 可直接呼叫管理机，并进行可视对讲；

5. 接收分机与管理机遥控开锁；

6. 本机可编二/四位楼栋地址码；

7. 具有公共密码开锁功能；

8. 可内置门禁读卡器功能；

9. 具有防拆报警功能；

10. 具有夜光照明功能；

11. 一栋楼可并接多台门口机，多栋楼所有门口机也可互联。

  3、使用方法

  （1）呼叫管理中心

如有事找管理处，可直接按“确认”键，呼叫管理处，通话结束自动退出。

2. 呼叫室内分机

    来访者可直接按数字键呼叫分机，如按错，可按“取消”键取消重新输入。呼叫分机时用户分机提机可与来访者通话。如果用户分机不提机，约三十秒门口机自动退出。

（3)密码开锁

密码开锁，分机用户进门时，可利用自己分机上设置的密码实施对门口机开锁。

密码开锁方法：在门口机上先按4个“0”或按“#”键进入密码输入状态，再按自己的房号，最后按4位分机密码即可。

4. 室内分机开锁

   直接按数字键呼叫室内分机，室内分机按“通话键”，进行通话，通过确认来访者，再按室内分机“开锁键”进行开门。

5. 管理中心开锁

   直接按确认键呼叫管理中心机，管理中心机按“通话键”，进行通话，通过确认来访者，再按管理中心机“开锁键”进行开门。

  （6）门磁报警设置

在门口机输入8个“0”接着输入“8553”，再输入门磁报警时间XX。（设置门磁报警时间范围：“00-99”表示打开门磁检测，且在检测到门磁状态为开，门口机则在设定的时间后报警，如设为01，则表示门磁在打开情况下超过一分钟后门口机向管理中心发出报警，出厂默认值为“00”）

7. 门禁读卡使用方法

    ①门禁卡注册与删除

    在门口机上按8个“0”（小区门口机按10个“0”），然后再按“8054”之后门口机“滴”响一声，然后以刷卡方式批量注册卡；若要删除卡号则按在门口机上按8个“0”，然后再按“8053”接着输入十位卡号（不足十位在前面补0）即可删除单张门禁卡。

②门口卡开锁

使用已注册的卡在门口机的读卡区内闪卡，即可开启门口机所接电锁。

三、管理中心机的功能及组成

1、管理机的结构

（1）手柄

（2）彩色显示屏

（3）免提咪头

（4）LCD汉子显示屏

（5）开锁键

（6）监视键

（7）键盘

   （9）删除键

   （10）功能键

2、功能及特点

  （1）具有时钟显示和调整功能；
  （2） 具有一般、半自动监视和全自动监视功能；
  （3）具有接收住户分机和边界报警功能；
  （4）具有声音模块传送方式选择功能；
  （5)具有模式（白天、夜间）管理功能；
   (6)具有防区设置功能；
   (7)具有退出功能；
   (8) 具有图像查询功能；
   (9) 具有编码功能；
   (10) 具有删除功能；
   (11)具有重拨功能；
   (12) 具有免提功能；
   (13)具有开锁功能；

（14）具有来电/呼出记录功能；

（15）具有回拨功能。

3、使用方法

1、防区设置使用方法

对报警防区的设置，用于接收住户分机的报警，显示报警防区的类型（防区的类型要与住户分机安装的报警探头一致）。

设置方法：按“设置”键，则显示屏显示：

                     设置防区类型：

                     第一防区：门磁

类型选择按← →

  进入防区类型的选择，由1防区开始，按“← →”选择不同防区类型，按“确认”键确认并进入下一防区，重复上述操作直到八个防区都设置完成后“滴”响一声退出。设置过程中若要退出时，请按“退出”键退出。

2、时间设置使用方法

对显示时间进行调整，按“校时”键，则显示屏显示：

                  请输入时间：

                  -----年---月----日

                  -----时----分---秒

此时按数字键输入正确的年、月、日、时、分、秒，若输入错误，可按“删除”键删除重新输入，按“确认”键确认退出，设置过程中若要退出时，请按“退出”键退出（时钟为24小时制）

3. 免提使用方法

免提功能使用方法：

（1）在待机状态下，按“免提”键（相当于手柄提机功能），工作指示灯亮，并且显示屏显示：

请你拨号：

----------------

按光标提示输入要呼叫的住户分机编码（楼号+房号）

（2）接收住户分机、门口机呼叫时按“免提”键，再按“免提”键挂机。

4、查询使用方法

管理机主要查询有：已接来电，未接来电，呼出号码，报警，设置，编码。

按“查询”键，则显示屏显示通话记录：

                         1、已接来电

                         2、未接来电

                         3、呼出号码

再次按“查询”键时，则显示屏显示变为信息查询:

                         1、报警

                         2、设置

                         3、编码

没按一下“查询”键，显示屏显示会在通话记录与信息查询之间切换显示。

项目四 火灾联动报警器的组成及功用

1. 火灾联动报警器的特点

• 1、配置灵活、可靠性高

• 2、功能强、控制方式灵活

• 3、智能化操作、简单方便

• 4、全面的自检功能

2、火灾报警控制器的结构

（一）、火灾报警控制器 的外观结构

1、显示操作盘

 2、智能手动操作盘

    3、手动锁

  4、打印机

1. 显示操作盘

• ①指示灯区

• ② 液晶显示屏

• ③ 按键区

2、智能手动操作盘

1. 手动盘

②直接控制盘

手动盘的每一个单元均有一个按键、两只指示灯（启动灯在上，反馈灯在下，均为红色）和一个标签。

3、手动锁

4、打印机

（二）、火灾报警控制器 的内部结构

1、主板

2、联网板

3、扬声器

4、显示操作盘

5、电源系统

6、智能手动操作盘

7、打印机

3、火灾联动报警器线路连接

1、主控部分结构说明

火灾报警控制器主控部分包括：

1. 主板模块

2. 打印机模块

3. 显示操作模块

1. 显示操作模块

显示操作模块组成

• ①按键板

• ②转接板

• ③液晶

• ④灯板

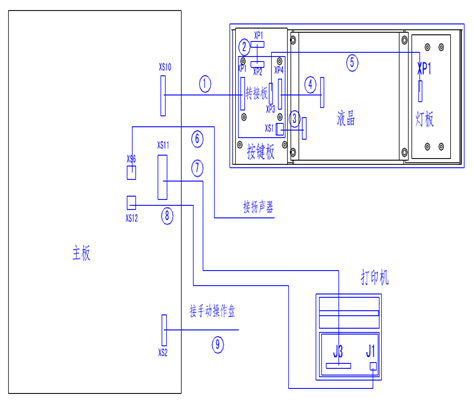

（2）主控部分之间连线

①主板与转接板的连线：20P柔性扁平电缆

②转接板与按键板连接线：12P柔性扁平电缆

③液晶背光：两根，驱动液晶背光照明电源线

④液晶数据线：18P柔性扁平电缆

⑤转接板与灯板连接线：12P柔性扁平电缆

⑥接扬声器：两根

⑦主板与打印机连接线：20P扁平电缆

⑧打印机电源线：两根

⑨主板与智能手动操作盘连接线：12P柔性扁平电缆

项目五 消防报警糸统的组成及功用

1.消防报警系统的结构

（1）独立可燃气体探测器的结构

独立可燃气体探测器有可燃气体探测器和有毒有害气体探测器之分，他们主要使用的气体中的传感器不同。可燃气体探测器的使用寿命的长短是由传感器直接决定。气体报警仪是对单一或多种可燃气体浓度响应的探测器；可燃气体探测器有催化型、红外光学型两种类型。有毒有害气体探测器采用的是电化学式传感器。

（2）烟雾探测器的结构原理

烟雾探测器的原理是采用类似于PM2.5敏感元件作为探头。当有烟雾达到一定值时敏感元件，会发生电压，通过放大电路产生电流，外接扬声器会产生一定频率声音，以示报警。

（3）光电感烟探测器结构原理

光电感烟探测器是点型探测器，它是利用起火时产生的烟雾能够改变光的传播特性，根据烟粒子对光线的吸收和散射作用进行工作

2．烟雾探测器，光电感烟探测器与独立燃气探测器的拆装操作

（1）对独立可燃气体探测器的安装过程：

①探测天然气选择合适的位置安装于低于天花板0.3-1.0米处，距离气源半径1.5米内；

②用安装螺丝将86*86安装板固定在选择好的位置上，将报警器卡入、旋转，并且检查是否牢固。

③家庭安装时还应注意，安装位置不能离燃气炉具太近，

以免报警器受到炉具火焰的烘烤，不能安装在油烟大的地方，以免引起误报警或导致报警器的进气孔进气不畅，从而影响报警器的灵敏度，也不能安装于排气扇、门窗边与浴室水汽较大处。④

（2）对烟雾探测器的安装过程

选择合适的位置，一般安装于探测空间中央的天花板上。用安装螺丝将86*86安装板固定在选择好的位置上，将报警器卡入、旋转，并且检查是否牢固。

（3）对光电感烟探测器的安装过程

选择合适的位置，一般安装于探测空间中央的天花板上。用安装螺丝将86*86安装板固定在选择好的位置上，将报警器卡入、旋转，并且检查是否牢固。

3. 烟雾探测器，光电感烟探测器与独立燃气探测器的线路连接

(1) 独立可燃气体探测器采用的是12V直流电源。线路连接是：红色电源线是正极，黑色电源线是负极，黄线绿线为常闭接点，蓝线绿线为常开接点。

（2）光电感烟探测器采用的是12V直流电源。线路连接是：红色电源线是正极，黑色电源线是负极，黄线绿线为常闭接点，蓝线黄线为常开接点。

（3）烟雾探测器采用的是24V直流电源。线路连接是：红色电源线是正极，黑色电源线是负极

4. 烟雾探测器，光电感烟探测器与独立燃气探测器的测试

 （1）独立燃气探测器测试

燃气泄漏报警器安装完毕后，可用打火机以不点火的方式，在距气体对流窗5cm左右的距离向周围释放少量的气体来检验报警器的报警情况，也可以按下“模拟测试”键一次然后松开，进行模拟报警测试。报警器报警时会有联网信号输出，可作为系统联网调试用。由于半导体传感器固有的特性，请不要长时间或频繁对报警器进行测试，这样可能会损坏传感器的气敏材料，使报警器的灵敏度急剧降低，导致不能正常报警。燃气的报警浓度根据GB15322.2-2003标准中所规定的值进行设定，当环境、空气中的可燃气体浓度低于报警设定值时，报警器会自动停止报警，恢复到监控状态。

（2）光电感烟探测器测试

按下测试按钮一秒钟，指示灯常亮，同时输出联网信号。也可以将烟雾直接吹入探测器来测试产品功能是否正常。报警状态后按下RESET按钮，即可复位到正常监测状态。

（3）烟雾探测器测试

用点烟烟头接近报警器，进过一定时间，达到报警设置的浓度值，就会发出报警的声音。
